Pourquoi le climatiseur industriel au sol est-il préféré pour les grandes salles de contrôle ?

Une salle de contrôle est le centre névralgique d’une installation industrielle. À l’intérieur, les opérateurs surveillent les écrans, ajustent les processus et répondent aux alarmes. Les équipements électroniques qui rendent cela possible (automates, systèmes DCS, serveurs et équipements de communication) génèrent une énorme quantité de chaleur. Si cette chaleur n’est pas évacuée efficacement, l’équipement fonctionnera mal, s’arrêtera ou tombera en panne de façon permanente. Pour les grandes salles de contrôle, le choix du système de refroidissement n’est pas une décision mineure ; c'est un facteur critique pour la fiabilité et la sécurité de l'ensemble de l'opération. Parmi les options disponibles, le climatiseur industriel sur pied s'est imposé comme la solution privilégiée pour cette application exigeante.

Alors pourquoi un appareil au solClimatiseur industrielpréféré pour les grandes salles de contrôle ? La réponse réside dans une combinaison de facteurs propres à cette application. Une salle de contrôle nécessite un contrôle précis de la température, une distribution uniforme du flux d’air, une grande fiabilité et la capacité de fonctionner en continu sans interruption. Les unités au sol sont conçues pour offrir tout cela. Ils ont la capacité de refroidissement nécessaire pour gérer les charges thermiques élevées d’une grande salle de contrôle. Ils peuvent être positionnés pour fournir un flux d’air uniforme dans tout l’espace. Ils sont construits avec des composants de qualité industrielle capables de résister à un fonctionnement continu. Et ils peuvent être configurés pour la redondance, garantissant ainsi le maintien du refroidissement même en cas de panne d'une unité. Cet article examinera chacun de ces facteurs en détail, expliquant pourquoi le climatiseur industriel au sol est le choix privilégié pour les grandes salles de contrôle.

Table des matières

• 1. Le défi de la charge thermique : pourquoi les salles de contrôle sont différentes
• 2. Pourquoi la capacité de refroidissement et la répartition du flux d'air sont plus importantes que vous ne le pensez
• 3. Les arguments en faveur du système au sol : installation, service et évolutivité
• 4. Fiabilité et redondance : lorsque les temps d'arrêt ne sont pas une option
• 5. Principales spécifications techniques pour le refroidissement de la salle de contrôle
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. Le défi de la charge thermique : pourquoi les salles de contrôle sont différentes

Une grande salle de contrôle ne ressemble pas à un espace de bureau typique. La charge thermique est nettement plus élevée et plus concentrée. Dans un bureau, les principales sources de chaleur sont les personnes, l’éclairage et quelques ordinateurs. Dans une salle de contrôle, les principales sources de chaleur sont les racks de serveurs, les armoires API, les consoles DCS et les grands murs d'affichage. Ces appareils génèrent de la chaleur en continu et sont souvent concentrés dans des zones spécifiques, créant des points chauds qui peuvent être difficiles à refroidir. Un système de refroidissement de confort standard, conçu pour un environnement de bureau, serait submergé par cette charge thermique. Il fonctionnerait en continu, consommerait une énergie excessive et ne parviendrait toujours pas à maintenir la température requise. Un climatiseur industriel, quant à lui, est spécialement conçu pour gérer des charges thermiques élevées et pour fonctionner en continu sans panne.

La charge thermique dans une salle de contrôle peut être calculée en additionnant la consommation électrique de tous les équipements de la salle. Un rack de serveur typique, par exemple, peut consommer 5 kW d'énergie, et la quasi-totalité de cette énergie est convertie en chaleur. Un grand mur d’affichage peut consommer 2 à 3 kW supplémentaires. Lorsque vous additionnez tous les équipements, la charge thermique totale peut facilement dépasser 20 à 30 kW pour une grande salle de contrôle. Cela équivaut à la chaleur générée par 200 à 300 personnes. Un système de refroidissement de confort conçu pour un espace de cette taille aurait généralement une capacité de 5 à 10 kW. Ce serait complètement insuffisant. Un climatiseur industriel d'une capacité de 30 à 50 kW est nécessaire pour gérer la charge. Le tableau ci-dessous fournit une comparaison des charges thermiques typiques dans différents environnements.

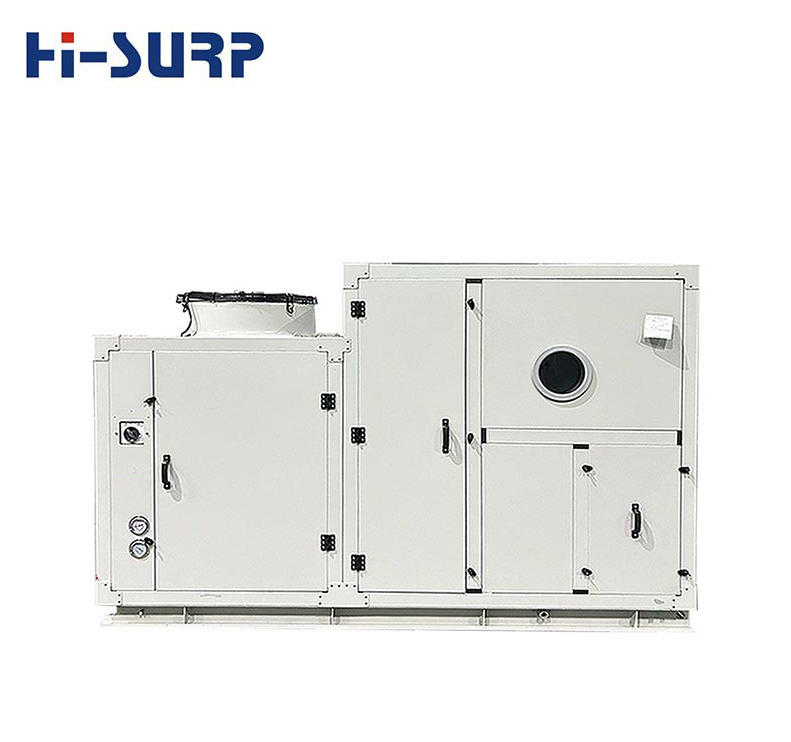

ÀNingbo Hicon Industrie Co., Ltd., nous possédons une vaste expérience dans la conception de solutions de climatisation industrielle pour les salles de contrôle de toutes tailles. Notre usine produit des unités au sol avec des capacités de refroidissement allant de 10 kW à 100 kW, ce qui nous permet de répondre aux exigences de toute salle de contrôle, depuis une petite station locale jusqu'à une grande installation de contrôle centrale. Nous fournissons également des services de calcul de charge pour aider nos clients à déterminer la capacité de refroidissement exacte requise pour leur application spécifique.

2. Pourquoi la capacité de refroidissement et la répartition du flux d'air sont plus importantes que vous ne le pensez

La capacité de refroidissement n’est pas le seul facteur qui détermine l’efficacité d’un climatiseur industriel dans une salle de contrôle. La répartition du flux d’air est tout aussi importante. Si l’air frais n’est pas réparti uniformément dans la pièce, des points chauds se formeront. L'équipement situé dans ces points chauds surchauffera, même si la température ambiante moyenne est conforme aux spécifications. Il s’agit d’un problème courant avec les climatiseurs plafonniers ou muraux. Ils ont tendance à créer un « court-circuit » d’air, où l’air frais est aspiré directement vers le retour sans circuler dans la pièce. Les unités au sol, en revanche, sont conçues pour fournir de l'air frais à un niveau bas et pour aspirer de l'air chaud à un niveau élevé. Cela crée une boucle de convection naturelle qui assure une répartition uniforme de la température dans toute la pièce.

Le modèle de flux d'air d'un climatiseur industriel au sol est généralement décrit comme « alimentation par le bas, retour par le haut ». L'unité aspire l'air chaud du haut de la pièce, le refroidit, puis l'évacue à un niveau bas. L'air frais se propage sur le sol puis monte en absorbant la chaleur de l'équipement. Ce modèle est très efficace pour évacuer la chaleur de toute la pièce, y compris des zones proches du sol où travaillent les opérateurs et où peuvent se trouver les équipements. Il évite également l'effet de « courant d'air froid » qui peut se produire avec les unités montées au plafond, où l'air frais tombe directement sur les occupants. Le tableau ci-dessous compare les modèles de flux d'air de différentes configurations de climatiseur.

Dans notre usine, nous concevons nos climatiseurs industriels au sol pour fournir une distribution optimale du flux d'air pour les grandes salles de contrôle. Nous utilisons la dynamique des fluides numérique (CFD) pour simuler le modèle de flux d'air dans la pièce et pour optimiser la position des grilles d'alimentation et de retour. Nous proposons également une gamme de configurations de flux d’air pour s’adapter à différentes configurations de pièces. Notre objectif est de garantir que chaque coin de la salle de contrôle reçoive le refroidissement dont il a besoin et que la température reste uniforme dans tout l'espace.

3. Les arguments en faveur du système au sol : installation, service et évolutivité

Le facteur de forme physique d'un climatiseur industriel au sol offre plusieurs avantages pratiques par rapport à d'autres configurations. Ces avantages sont particulièrement importants dans une grande salle de contrôle, où l'installation, la maintenance et l'évolutivité sont des considérations clés. Le premier avantage est l’installation. Une unité au sol ne nécessite pas de montage au plafond ni de pénétration dans le mur. Il peut être placé directement sur le sol, généralement contre un mur ou dans un coin, et connecté à l'électricité et au drainage. Cela simplifie le processus d'installation et réduit le coût. Cela évite également les modifications structurelles qui peuvent être nécessaires pour les unités montées au plafond, ce qui peut être difficile et coûteux dans un bâtiment existant.

Le deuxième avantage est la facilité d'entretien. Les unités au sol sont conçues pour un accès facile à tous les principaux composants. Le compresseur, le condenseur, l'évaporateur et les commandes sont tous situés à l'intérieur de l'armoire et les panneaux peuvent être retirés pour la maintenance. Cela contraste avec les unités montées au plafond, qui nécessitent des échelles ou des échafaudages pour l'entretien. Dans un environnement critique comme une salle de contrôle, où la maintenance doit être effectuée rapidement et en toute sécurité, cela constitue un avantage non négligeable. Le troisième avantage est l’évolutivité. Si la charge de refroidissement dans la salle de contrôle augmente, des unités au sol supplémentaires peuvent être ajoutées. Cette approche modulaire permet à la capacité de refroidissement d'augmenter avec l'installation, sans qu'il soit nécessaire de remplacer complètement le système.

Le tableau ci-dessous résume les avantages d’installation et de service des climatiseurs industriels au sol.

Chez Ningbo Hicon Industry Co., Ltd., nous avons conçu nos climatiseurs industriels au sol en gardant ces considérations pratiques à l'esprit. Nos unités sont compactes et peuvent être installées dans des espaces restreints. Ils disposent de panneaux d'accès avant et latéraux pour un entretien facile. Et ils sont disponibles dans une gamme de capacités qui peuvent être combinées pour répondre aux exigences exactes de n'importe quelle salle de contrôle. Nous proposons également une gamme d'accessoires, notamment des systèmes de surveillance et de contrôle à distance, pour aider nos clients à gérer plus efficacement leurs systèmes de refroidissement.

4. Fiabilité et redondance : lorsque les temps d'arrêt ne sont pas une option

Dans une salle de contrôle, les temps d’arrêt ne sont pas une option. L'équipement de la salle de contrôle surveille et contrôle les processus critiques. Si le système de refroidissement tombe en panne, l'équipement surchauffera et s'arrêtera. Cela peut entraîner une perte de production, un incident de sécurité ou un rejet dans l’environnement. Pour cette raison, la fiabilité du climatiseur industriel est d’une importance primordiale. Les unités au sol sont généralement construites avec des composants de qualité industrielle conçus pour un fonctionnement continu. Ils disposent de compresseurs robustes, de moteurs de haute qualité et d’échangeurs de chaleur durables. Ils sont également conçus pour une maintenance facile, essentielle pour éviter les pannes inattendues.

Mais même l’unité la plus fiable peut tomber en panne. C'est pourquoi la redondance est essentielle dans une salle de contrôle critique. La redondance signifie disposer d'une capacité de refroidissement supérieure à celle strictement nécessaire, de sorte que si une unité tombe en panne, les unités restantes peuvent gérer la charge. Il existe deux approches courantes de redondance : N+1 et 2N. Dans une configuration N+1, il y a une unité de plus que ce qui est nécessaire pour répondre à la charge. Par exemple, si la charge nécessite deux unités, trois sont installées. Si l’un d’entre eux échoue, les deux autres peuvent toujours supporter la charge. Dans une configuration 2N, il existe deux ensembles complets d'unités, chacun capable de gérer la pleine charge. Cela offre le plus haut niveau de redondance. Le tableau ci-dessous résume les configurations de redondance.

Dans notre usine, nous travaillons avec nos clients pour concevoir la configuration de redondance optimale pour leur salle de contrôle. Nous proposons également des fonctionnalités telles que le basculement automatique, qui passe à une unité de secours en cas de panne de l'unité principale, et la surveillance à distance, qui alerte les opérateurs de tout problème avant qu'il ne devienne critique. Notre objectif est de garantir que nos climatiseurs industriels fournissent un refroidissement fiable et ininterrompu pour les applications les plus critiques.

5. Principales spécifications techniques pour le refroidissement de la salle de contrôle

Lors de la sélection d’un climatiseur industriel au sol pour une grande salle de contrôle, plusieurs spécifications techniques clés doivent être prises en compte. Ces spécifications déterminent les performances, la fiabilité et l’efficacité de l’unité. Les spécifications les plus importantes sont la capacité de refroidissement, le débit d’air, la précision du contrôle de la température, l’alimentation électrique et le niveau sonore. Le tableau ci-dessous fournit un résumé de ces spécifications pour nos modèles de climatiseurs industriels au sol standard.

En plus de ces spécifications standard, nous proposons une gamme de fonctionnalités optionnelles qui peuvent être personnalisées pour les besoins spécifiques des salles de contrôle. Ceux-ci incluent : un fonctionnement à température ambiante élevée (jusqu'à 55 °C), un fonctionnement à basse température ambiante (jusqu'à -30 °C), des revêtements résistant à la corrosion pour les environnements difficiles et des systèmes de surveillance et de contrôle à distance. Notre équipe d'ingénierie peut travailler avec vous pour spécifier la configuration exacte qui répond à vos besoins.

6. Foire aux questions (FAQ)

Question 1 : Comment calculer la puissance frigorifique requise pour ma salle de contrôle ?

Réponse : La capacité de refroidissement requise est déterminée par la charge thermique totale dans la pièce. Cela inclut la chaleur générée par tous les équipements électroniques, l’éclairage et les occupants. La manière la plus précise de calculer la charge thermique consiste à additionner la consommation électrique de tous les équipements de la pièce, car presque toute l’énergie électrique est convertie en chaleur. Pour une grande salle de contrôle typique, la charge thermique peut varier de 20 kW à 50 kW. Notre usine de Ningbo Hicon Industry Co., Ltd. propose un service gratuit de calcul de charge pour vous aider à déterminer la capacité exacte dont vous avez besoin.

Question 2 : Quel est l'avantage d'une unité au sol par rapport à une unité montée au plafond pour une salle de contrôle ?

Réponse : Un climatiseur industriel au sol offre plusieurs avantages pour les applications en salle de contrôle. Il offre une meilleure répartition du flux d'air, avec un soufflage par le bas et un retour par le haut, ce qui garantit une température uniforme dans toute la pièce. Il est plus facile à installer et à entretenir, car tous les composants sont accessibles au niveau du sol. Et il est plus évolutif, permettant d’ajouter des unités supplémentaires à mesure que la charge de refroidissement augmente. Les unités montées au plafond conviennent mieux aux petits espaces où l’espace au sol est limité.

Question 3 : Comment puis-je assurer la redondance du système de refroidissement de ma salle de contrôle ?

Réponse : La redondance est obtenue en installant une capacité de refroidissement supérieure à celle strictement requise. Les configurations les plus courantes sont N+1 (une unité supplémentaire) et 2N (deux ensembles complets d'unités). Pour la plupart des salles de contrôle, une configuration N+1 est suffisante. Pour les salles de contrôle critiques où les temps d’arrêt ne sont absolument pas une option, une configuration 2N est recommandée. Nous pouvons vous aider à concevoir la configuration de redondance adaptée à votre application spécifique.

Question 4 : Un climatiseur industriel au sol peut-il fonctionner dans un environnement à température ambiante élevée ?

Réponse : Oui, nos climatiseurs industriels au sol sont disponibles avec des options de température ambiante élevée qui leur permettent de fonctionner à des températures allant jusqu'à 55°C. Ceci est important pour les salles de contrôle situées dans des climats chauds ou dans des installations industrielles où la température ambiante peut être élevée. Nous proposons également des options à basse température ambiante pour les climats froids.

Question 5 : Quel entretien faut-il pour un climatiseur industriel sur pied ?

Réponse : Un entretien régulier est essentiel pour garantir un fonctionnement fiable. Les principales tâches de maintenance comprennent : le nettoyage ou le remplacement des filtres à air, la vérification de la charge de réfrigérant, le nettoyage des serpentins du condenseur et de l'évaporateur, la vérification des connexions électriques et la lubrification des roulements du ventilateur. La fréquence de maintenance dépend de l'environnement d'exploitation. Dans une salle de contrôle propre, une maintenance peut être nécessaire tous les 6 à 12 mois. Dans un environnement poussiéreux, un entretien plus fréquent peut être nécessaire. Notre usine fournit un manuel de maintenance détaillé avec chaque unité.

7. Conclusion

---

Le climatiseur industriel au sol est le choix préféré pour les grandes salles de contrôle car il offre la capacité de refroidissement, la distribution du flux d'air, la fiabilité et la facilité d'entretien qu'exigent ces espaces critiques. Contrairement aux systèmes de refroidissement de confort conçus pour les bureaux, un climatiseur industriel est conçu pour gérer des charges thermiques élevées en continu, sans panne. Son modèle de flux d'air à alimentation par le bas et à retour par le haut assure une répartition uniforme de la température, éliminant les points chauds susceptibles d'endommager les équipements sensibles. Son format au sol simplifie l'installation et la maintenance, et permet une redondance évolutive qui protège contre les temps d'arrêt. Chez Ningbo Hicon Industry Co., Ltd., notre usine fabrique des climatiseurs industriels pour les salles de contrôle et d'autres applications critiques depuis plus d'une décennie. Nous comprenons les exigences uniques de ces environnements et nous nous engageons à fournir à nos clients des solutions de refroidissement de la plus haute qualité.

Que vous construisiez une nouvelle salle de contrôle ou modernisiez une salle existante, nous vous invitons à contacter notre équipe technique pour discuter de vos besoins en refroidissement. Nous pouvons vous aider à calculer la charge thermique, à sélectionner la bonne capacité, à concevoir la configuration de redondance et à spécifier les fonctionnalités qui répondent à vos besoins spécifiques. Notre objectif est de garantir que votre salle de contrôle reste froide, fiable et opérationnelle, quoi qu'il arrive.

Contactez Ningbo Hicon Industry Co., Ltd. aujourd'huipour discuter de vos besoins en matière de refroidissement de salle de contrôle et découvrir comment nos solutions de climatiseurs industriels au sol peuvent améliorer la fiabilité et l'efficacité de vos opérations.
