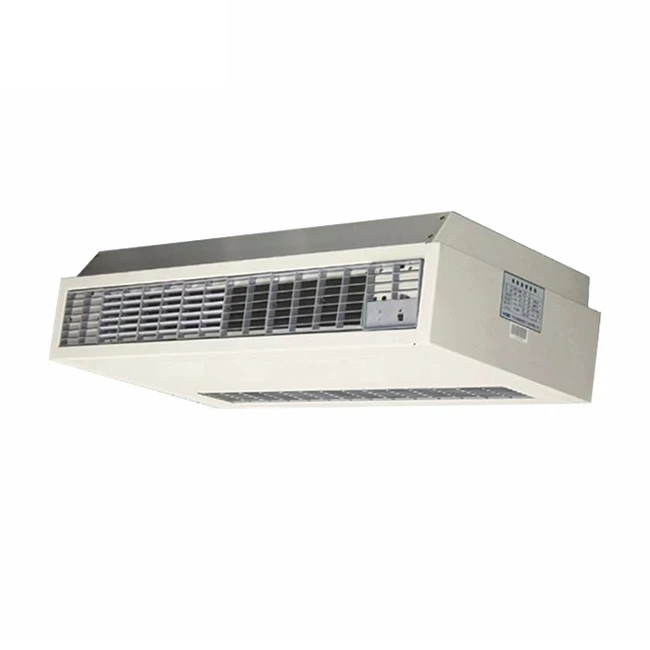

Salut! En tant que fournisseur d'unités FCU, je suis ravi de vous faire découvrir le fonctionnement de ces astucieux appareils. Vous vous demandez peut-être : "Qu'est-ce qu'une unité FCU ?" Eh bien, unUnité FCUest l'abréviation de Fan Coil Unit. C'est un acteur clé dans les systèmes de chauffage, de ventilation et de climatisation (CVC), et il est utilisé dans toutes sortes d'endroits, des petits bureaux aux grands bâtiments commerciaux.
Commençons par les composants de base d'une unité FCU. Il y a trois parties principales qui le font fonctionner : le ventilateur, le serpentin et le boîtier. Le boîtier est comme le corps de l'unité. Il maintient toutes les autres pièces ensemble et aide également à diriger le flux d’air. Le ventilateur est chargé de déplacer l’air. Il peut s'agir d'un ventilateur centrifuge ou d'un ventilateur à hélice, selon la conception et les exigences spécifiques de l'application. La bobine est l'endroit où la magie opère. Il est généralement constitué de tubes de cuivre auxquels sont fixées des ailettes en aluminium.
Maintenant, comment tout cela fonctionne-t-il ? Tout commence par la prise d'air. Le ventilateur aspire l'air de la pièce. Cet air peut être chaud ou frais, selon la température à l’intérieur de l’espace. Une fois que l’air est à l’intérieur de l’unité, il passe sur le serpentin. Le serpentin est traversé par un réfrigérant ou de l’eau réfrigérée. S'il s'agit d'une opération de refroidissement, le réfrigérant ou l'eau réfrigérée dans le serpentin est à une température inférieure à celle de l'air entrant.
Lorsque l’air chaud de la pièce entre en contact avec le serpentin froid, un transfert de chaleur se produit. La chaleur de l'air est transférée au réfrigérant ou à l'eau glacée dans le serpentin. En conséquence, l'air se refroidit. C'est le principe de base de la façon dont une unité FCU refroidit une pièce. L'air refroidi est ensuite renvoyé dans la pièce par le ventilateur, rendant l'espace plus confortable.
En revanche, pour une opération de chauffage, la batterie contient de l'eau chaude ou de la vapeur. L'air froid de la pièce est aspiré par le ventilateur et passe sur la batterie chaude. La chaleur est transférée de l’eau chaude ou de la vapeur présente dans le serpentin à l’air froid. L’air se réchauffe puis retourne dans la pièce, offrant ainsi un environnement confortable et chaleureux.
L'un des avantages des unités FCU est leur flexibilité. Ils peuvent être contrôlés indépendamment. Vous pouvez régler la température, la vitesse du ventilateur et même le mode (chauffage ou refroidissement) selon vos besoins. La plupart des unités FCU modernes sont équipées d'un thermostat qui vous permet de faire exactement cela. Cela signifie que différentes pièces d'un bâtiment peuvent avoir des réglages de température différents, ce qui est très utile pour les économies d'énergie et le confort personnalisé.
Parlons un peu plus du réfrigérant ou de l'eau dans le serpentin. Dans le cas des unités FCU à base de réfrigérant, le réfrigérant passe par un cycle. Il commence par un gaz basse pression dans le serpentin de l'évaporateur (qui est le serpentin à l'intérieur de l'unité FCU). En absorbant la chaleur de l’air, il se transforme en gaz à haute pression. Ce gaz à haute pression est ensuite acheminé vers le compresseur, qui le comprime davantage, augmentant ainsi sa température et sa pression. Après cela, il se déplace vers le condenseur, où il libère de la chaleur et redevient liquide. Le réfrigérant liquide passe ensuite par un détendeur, qui réduit sa pression, et le cycle recommence.
Pour les unités FCU à base d'eau, commeVentilo-convecteur à eau glacée, l'eau glacée est produite dans une installation de refroidissement centrale. Le refroidisseur refroidit l'eau à une température spécifique, puis l'eau réfrigérée est pompée à travers des tuyaux vers les unités FCU situées dans différentes pièces. Une fois que l'eau a absorbé la chaleur de l'air dans l'unité FCU, elle retourne à l'installation de refroidissement pour être à nouveau refroidie.
Un autre aspect important est la maintenance des unités FCU. Un entretien régulier est crucial pour qu’ils fonctionnent efficacement. Vous devez nettoyer les filtres régulièrement. Les filtres sont là pour retenir la poussière, la saleté et autres particules présentes dans l’air. S'ils sont obstrués, le débit d'air sera restreint et l'appareil devra travailler plus fort, ce qui peut entraîner une consommation d'énergie plus élevée et même des dommages à l'appareil. Vous devez également vérifier les bobines pour déceler tout signe de corrosion ou de blocage. Et n'oubliez pas le ventilateur. Assurez-vous que les pales du ventilateur sont propres et équilibrées pour garantir un fonctionnement fluide.
En plus de leur utilisation dans les systèmes CVC normaux, les unités FCU peuvent également être associées à d'autres équipements. Par exemple, ils peuvent être utilisés conjointement avec unUnité de refroidissement d'huile pour machine CNC. Dans une machine CNC, l’huile peut devenir très chaude pendant le fonctionnement. L'unité de refroidissement d'huile refroidit l'huile et l'unité FCU peut être utilisée pour maintenir la bonne température dans la pièce où se trouve la machine CNC. Cela contribue au bon fonctionnement de la machine CNC et prolonge également sa durée de vie.
Ainsi, maintenant que vous savez comment fonctionne une unité FCU, vous pouvez comprendre pourquoi elle constitue un élément si important de tout système CVC. Que vous cherchiez à climatiser ou à chauffer un petit bureau, un grand espace commercial ou même un immeuble résidentiel, une unité FCU peut faire le travail efficacement.
Si vous êtes à la recherche d'une unité FCU ou si vous avez des questions sur la façon dont elle peut s'adapter à vos besoins spécifiques, j'aimerais discuter. Que ce soit pour une nouvelle installation ou une mise à niveau de votre système existant, je suis là pour vous aider. Contactez-nous et nous pourrons entamer une conversation sur la façon dont nous pouvons rendre votre espace plus confortable et plus économe en énergie.
Références
Manuel des principes fondamentaux de l'ASHRAE. Société américaine des ingénieurs en chauffage, réfrigération et climatisation.
Manuel de conception des systèmes CVC. McGraw - Professionnel de la colline.
